項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
電壓 |
電流 |
電阻 |
電感 |
最大靜力矩 |
引線 |
轉子轉動慣量 |
重量 |
機身長 (Ld) |
|
|
單出軸(可定雙出軸） |
V |
A |
Ω |
mH |
Oz-in |
kg-cm |
|
g-cm2 |
Kg |
mm |
|
42BYGH33-0956A |
4 |
0.95 |
4.2 |
4 |
22 |
1.58 |
6 |
35 |
0.22 |
33 |
|
42BYGH33-0406A |
9.6 |
0.4 |
24 |
15 |
22 |
1.58 |
6 |
35 |
0.22 |
33 |
|
42BYGH33-0316A |
12 |
0.31 |
38.5 |
33 |
22 |
1.58 |
6 |
35 |
0.22 |
33 |
|
42BYGH33-1334A |
2.8 |
1.33 |
2.1 |
4.2 |
30 |
2.2 |
4 |
35 |
0.22 |
33 |
|
42BYGH39-1206A |
4 |
1.2 |
3.3 |
4 |
36 |
2.59 |
6 |
54 |
0.28 |
39 |
|
42BYGH39-0806A |
6 |
0.8 |
7.5 |
7.5 |
36 |
2.59 |
6 |
54 |
0.28 |
39 |
|
42BYGH39-0406A |
12 |
0.4 |
30 |
30 |
36 |
2.59 |
6 |
54 |
0.28 |
39 |
|
42BYGH39-1684A |
2.8 |
1.68 |
1.65 |
4 |
50 |
3.6 |
4 |
54 |
0.28 |
39 |
|
42BYGH47-1206A |
4 |
1.2 |
3.3 |
4 |
44 |
3.17 |
6 |
68 |
0.35 |
47 |
|
42BYGH47-0806A |
6 |
0.8 |
7.5 |
10 |
44 |
3.17 |
6 |
68 |
0.35 |
47 |
|
42BYGH47-0406A |
12 |
0.4 |
30 |
38 |
44 |
3.17 |
6 |
68 |
0.35 |
47 |
|
42BYGH47-1684A |
2.8 |
1.68 |
1.65 |
4.1 |
62 |
4.4 |
4 |
68 |
0.35 |
47 |
減速比
X:1
4
5
13
19
27
51
71
100
139
精確減速比
X:1
3.71
5.18
13.73
19.20
26.85
51.89
71.08
99.51
139.15
傳動級數
#
1
1
2
2
2
3
3
3
3
齒輪箱額定允許輸出力矩
kg.cm
20
20
30
30
30
40
40
40
40
齒輪箱瞬間允許輸出最大力矩
kg.cm
40
40
50
50
50
60
60
60
60
齒輪箱長度（L)
mm
30
30
38
38
38
46
46
46
46

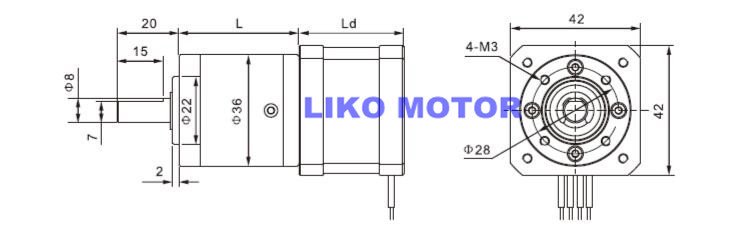

機械尺寸
*電機參數以及減速箱減速比可根據客戶要求定制
接線方式
