項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
電壓 |
電流 |
電阻 |
電感 |
最大靜力矩 |
引線 |
轉子轉動慣量 |
重量 |
機身長L |
|
|
V |
A |
Ω |
mH |
Oz-in |
kg-cm |
|
g-cm2 |
Kg |
mm |
|
|
20BYGH001-ZK |
4.8 |
0.2 |
24 |
8 |
2.2 |
0.16 |
4 |
1.8 |
0.05 |
28 |
|
20BYGH002-ZK |
5.75 |
0.5 |
11.5 |
1.7 |
2.5 |
0.18 |
4 |
2 |
0.06 |
30 |
|
20BYGH003-ZK |
3.9 |
0.6 |
6.5 |
2.2 |
2.8 |
0.2 |
4 |
2 |
0.07 |
30 |
|
20BYGH004-ZK |
10 |
0.6 |
10 |
5.5 |
5.6 |
0.4 |
4 |
3.5 |
0.08 |
38 |

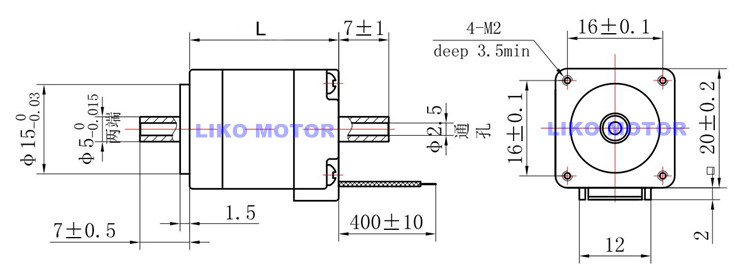

機械尺寸
*電機參數以及出軸樣式可根據客戶要求定制

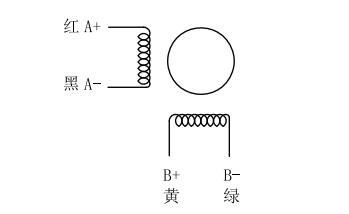

接線方式
