項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
基本步距角 |
轉動慣量 |
重量 |
機身長(L) |
|
|
N.m |
A |
Ω |
° |
gfcm2 |
kg |
mm |
|
86BYGH260-3004A |
2.8 |
3 |
1.1 |
1.8 ° |
1000 |
1.7 |
60 |
|
86BYGH260-4504A |
2.8 |
4.5 |
0.5 |
1.8 ° |
1000 |
1.7 |
60 |
|
86BYGH260-6004A |
2.8 |
6 |
0.3 |
1.8 ° |
1000 |
1.7 |
60 |
|
86BYGH280-3004A |
4.4 |
3 |
1.5 |
1.8 ° |
1600 |
2.4 |
76 |
|
86BYGH280-4504A |
4.4 |
4.5 |
0.65 |
1.8 ° |
1600 |
2.4 |
76 |
|
86BYGH280-6004A |
4.4 |
6 |
0.4 |
1.8 ° |
1600 |
2.4 |
76 |
|
86BYGH2120-3004A |
8.4 |
3 |
2.3 |
1.8 ° |
3200 |
4 |
118 |
|
86BYGH2120-4504A |
8.4 |
4.5 |
1 |
1.8 ° |
3200 |
4 |
118 |
|
86BYGH2120-6004A |
8.4 |
6 |
0.6 |
1.8 ° |
3200 |
4 |
118 |
|
86BYGH2160-4004A |
12 |
4 |
1.4 |
1.8 ° |
4800 |
5.5 |
156 |
|
86BYGH2160-6004A |
12 |
6 |
0.7 |
1.8 ° |
4800 |
5.5 |
156 |
|
86BYGH2160-8004A |
12 |
8 |
0.38 |
1.8 ° |
4800 |
5.5 |
156 |

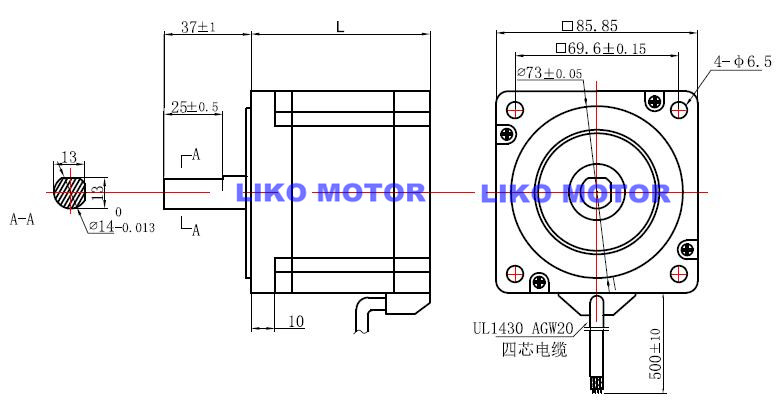

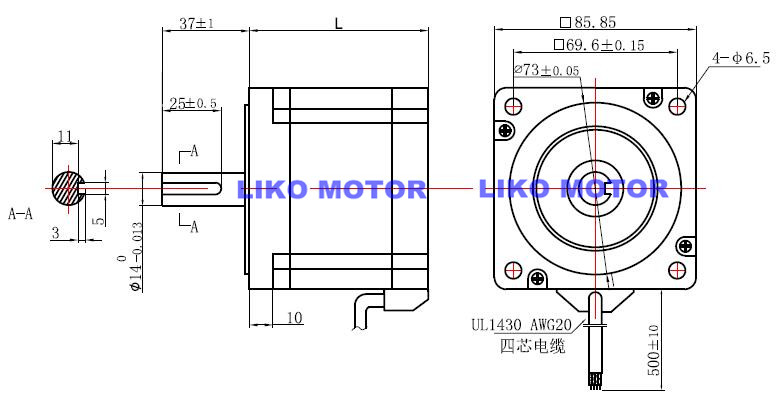

機械尺寸
*電機參數以及出軸樣式可根據客戶要求定制
接線方式
