項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
保持力矩 |
轉動慣量 |
重量 |
機身長 |
|
外部驅動式、貫通式 （100為絲桿長度，可定制） |
V |
A |
Ω |
mH |
Kg.cm |
g.cm2 |
Kg |
mm |
|
35BYGH20-0404A-100S/GT100 |
9.2 |
0.4 |
23 |
16 |
0.7 |
10 |
0.1 |
20 |
|
35BYGH26-0404A-100S/GT100 |
8 |
0.4 |
20 |
20 |
1 |
12 |
0.12 |
26 |
|
35BYGH26-1504A-100S/GT100 |
2.4 |
1.5 |
1.6 |
1.8 |
1 |
12 |
0.15 |
26 |
|
35BYGH34-0404A-100S/GT100 |
9.6 |
0.4 |
24 |
28 |
1.3 |
14 |
0.18 |
34 |
|
35BYGH34-1254A-100S/GT100 |
2.3 |
1.25 |
1.86 |
1.8 |
1.3 |
14 |
0.18 |
34 |
|
絲桿直徑 |
導程 |
步長 |
|
絲桿直徑 |
導程 |
步長 |
|
8 |
8 |
0.04 |
|
6.35 |
2 |
0.01 |
|
5 |
2 |
0.01 |
6.5 |
3 |
0.015 |
|
|
5.56 |
4.8768 |
0.024 |
8 |
4 |
0.02 |
|
|
8 |
2 |
0.01 |
8 |
20 |
0.1 |
機械尺寸

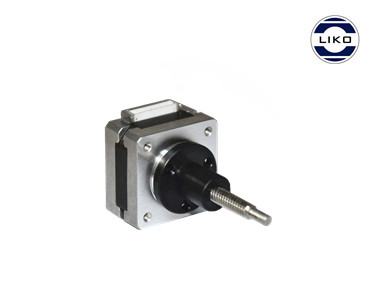

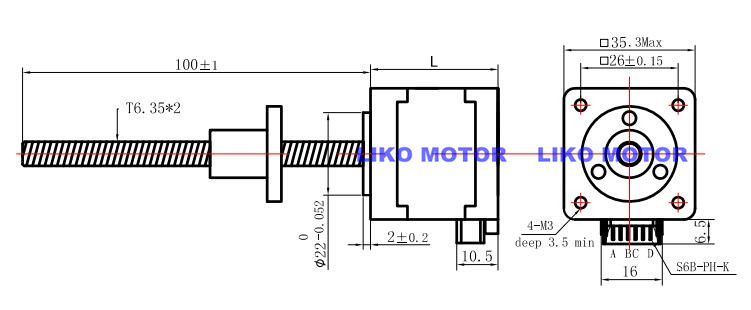

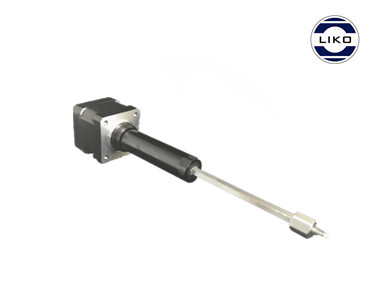

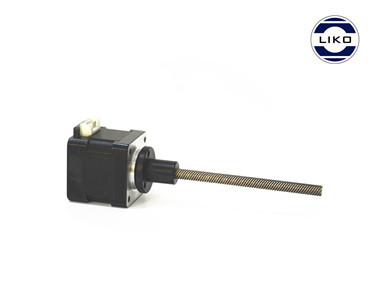

外部驅動式

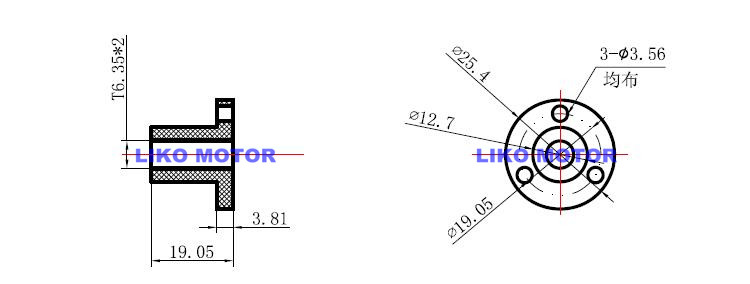

螺母材質：POM
*電機參數以及絲桿長度、直徑導程規格、螺母均可按要求定制

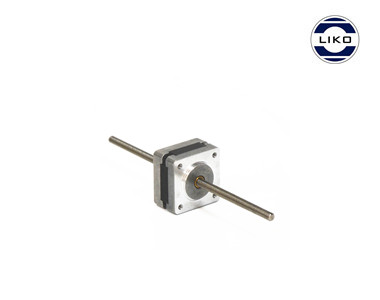

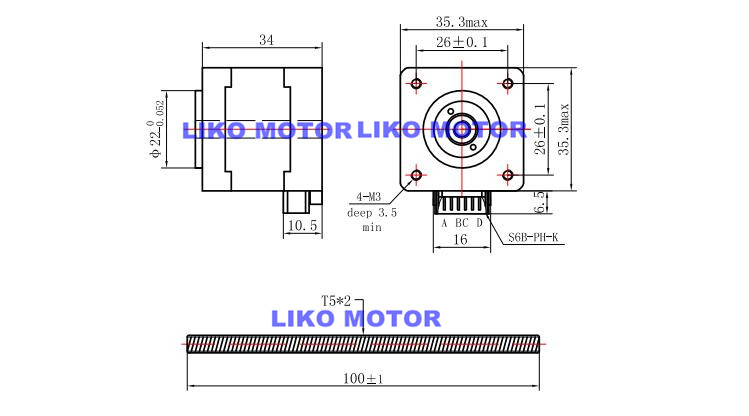

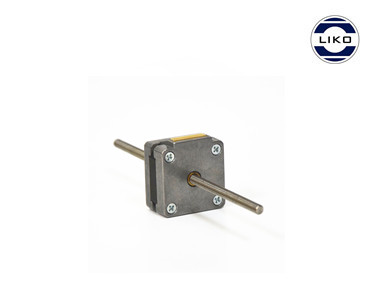

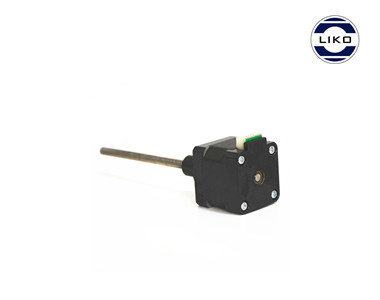

貫通式
*電機參數以及絲桿長度、直徑導程規格均可按要求定制

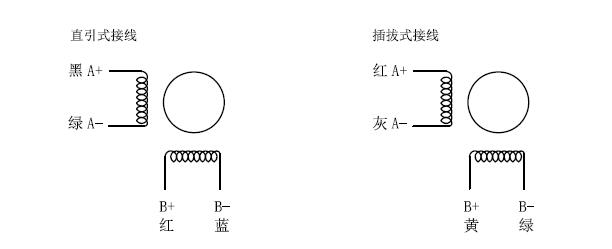

接線方式
